序號
|
項目
|
規格
|
1
|
內外工作臺尺寸
|
1000*(500+1000)
|
2
|
外型尺寸
|
2500×2200×245O
|
3
|
最大可切高度
|
550
|
4
|
刀帶周長(mm)
|
4800
|
5
|
功 率
|
2.5KW
|
6
|
使用電源
|
AC 380V/50Hz
|

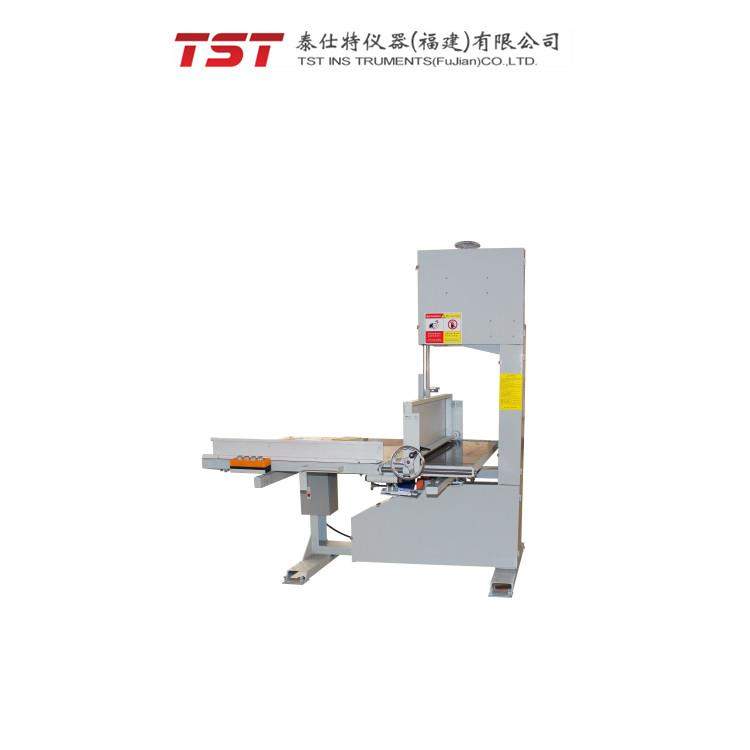

(1)本機由機架、底座、工作臺導軌機構、移動定位板、馬達驅動機構、刀帶張緊調整機構、刀輪機構、磨刀砂輪機構、刀輪安全罩等主要部件組成。
(2)機架、底座均由槽鋼焊接組合而成,刀輪機構同時安裝在構件的同一平面上,為確保刀輪的穩定性,刀輪都經過靜平衡試驗才固定在部件上,一經安裝調試后不必再變動位置。
(3)工作臺是由方鋼及木板組成,上有移動定位板,它支撐在導軌上縱向行走,達到切割進退運動。移動定位板是控制切割厚度的定位板。
(4)刀帶張緊調整機構是用來調節刀帶張緊度和裝拆刀帶的卸荷裝置,使用時配合本構件中彈簧壓緊螺母,可調節彈簧張緊力。
(5)磨刀砂輪是利用二個對向的碗型砂輪(電機帶動)輕貼帶刀口,偏移一定角度后固定(此角度可由操作者選取,一般采用15°~30°)。
(6)刀帶的裝拆:由于工作臺前后側分別有一套絞鏈銷機構。此機構作為左右平臺連接用,也作為裝換刀帶時拆裝用,當要更換刀帶時先將此機構絞鏈拆下,才能拆下刀帶。
(7)刀帶的定位:帶刀輪在安裝時保證在同一平面上,以保證刀帶運轉時不脫刀、不發生偏離,為了防止刀帶徑向晃動,在上梁壓刀輪軸下裝了一套軸承,在底座(工作臺下)裝上同樣的一套軸承,以作刀帶定向之用。
